B系列普及型數控系統

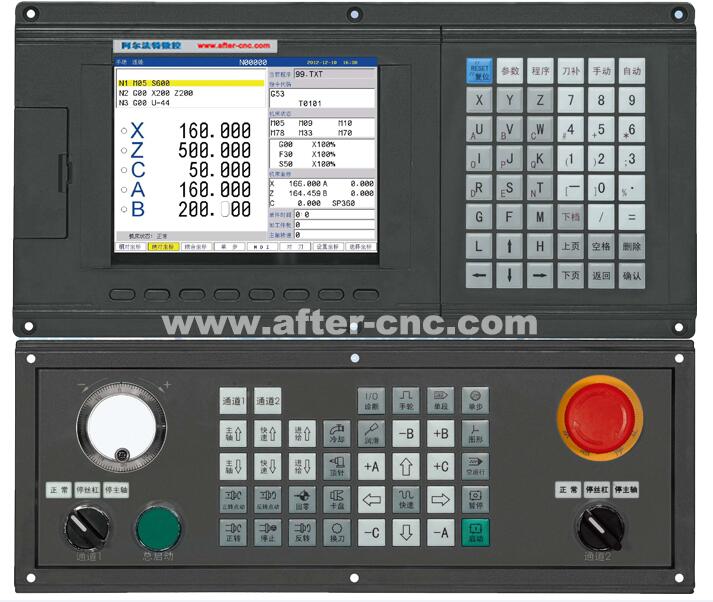

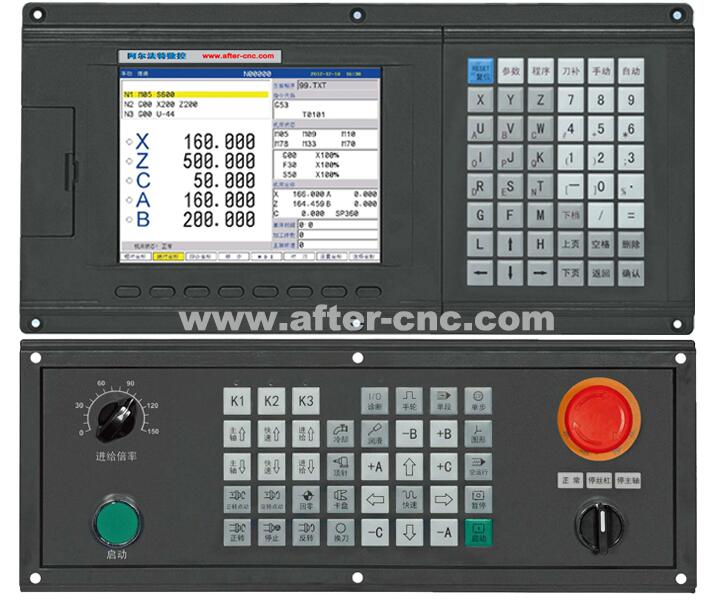

1000MDB銑削加工中心數控系統

發布時間：2019-02-18 12:55
九星特色 ★ 采用32位高性能微處理器，最高速度60m/min ★ 8寸LCD彩色液晶顯示器，分辨率800x640 ★ 面板前置RS232、U盤接口，使用方面 ★ 獨有的文件名中文稿輸入?。?！ ★ 前、后臺全中
在線咨詢

九星特色

★ 采用32位高性能微處理器，最高速度60m/min

★ 8寸LCD彩色液晶顯示器，分辨率800x640

★ 面板前置RS232、U盤接口，使用方面

★ 獨有的文件名中文稿輸入?。?！

★ 前、后臺全中文操作界面，全中文操作及報警提示

★ 用戶程序不限個數

★ 短直線預讀6000段程序

★ 雙路16位主軸模擬量輸出

★ 刀具半徑自動C刀補

★ 獨有的與雙通道交流伺服無逢連接

一、系統規格表

功能	名稱	規 格
控制軸	控制軸數	1/2/3/4 /5軸(X、Y、Z、A、B )
控制軸	同時控制軸數	2/3/4/5軸
輸入指令	最小設定單位	0.001毫米
	最小移動單位	0.001毫米
	最大指令值	±99999.999 毫米
進給	快速進給速度	60米/分
	自動加減速	有
	進給速度倍率	0～150%
手動	手動連續進給, 手動返回參考點, 單步進給	同時二軸 , ×1,×10,×100
手動	手輪機能	有
插補	定位, 直線插補, 圓弧插補	G00,G01,G02/G03
調試機能	試運行,單程序段	有
運轉方式	MDI, 自動,手動,單步,編輯	有
安全機能	存儲型行程檢查	有
	存儲行程檢查機能屏蔽或各軸屏蔽	有
	緊急停	有
程序及編輯	程序存儲容量，存儲程序個數	32M, 任意個數
	程序編輯	插入、修改、刪除、復制、全屏幕編輯
	程序號，順序號，地址，字檢索	有
	小數點編程，程序段選跳	有
	電子盤	有，6個區
顯示	液晶顯示器	800×640點陣 8英寸彩色屏
	位置,程序,刀補,報警,調試,診斷,參數	有
	圖形,加工件數	有
M、S、T 機能	輸入/輸出：56 / 32點	用戶：40x24點
	輔助功能	M2 位數
	主軸功能	S2 位數
	模擬主軸（S4位），恒線速切削	有（8位 D/A 輸出）
	刀架信號定時掃描檢查機能	有
補償機能	刀具補償存儲器	±6位 8組
	刀具補償值計數方式輸入	有
	刀具補償值測量方式輸入	有
	刀尖半徑補償（刀補C）	有
	絲杠螺距誤差	有
	反向間隙補償	有
開關	程序開關，參數開關	有
通訊功能	RS232通訊	有
通訊功能	U盤通訊	有
其它機能	圓弧半徑R指定	有
	電子齒輪比	有
	斷電工件坐標值記憶	有
	任意位置啟動程序機能	有
	旋轉軸設置功能	有
	加工時間，時鐘	有
選擇機能	機床附加操作面板	有

二、指令代碼表

G 代碼	組別	功能
G00		定位（快速移動）
＊G01	01	直線插補（切削進給）
G02		圓弧插補CW（順時針）
G03		圓弧插補CCW（逆時針）
G04	00	暫停，準停
G281/G284	00	返回參考點
＊G40	07	刀尖半徑補償取消
G41		刀尖半徑補償（左）
G42		刀尖半徑補償（右）
G20 G21	00	公英制設定
G15 G16	00	極坐標編程
G73	00	高速深孔鉆循環
G81		鉆孔循環，點鉆循環
G82		鉆孔循環，锪鏜循環
G83		排屑鉆孔循環
G85		鏜孔循環
G86		鏜孔循環
G89		鏜孔循環
G84		右旋攻絲循環
G74		左旋攻絲循環
G90	02	絕對編程
G91	02	相對編程
G26/G263	00	返回起點
G61/G614	00	返回記憶點
G31 G311	00	檢測跳轉指令
